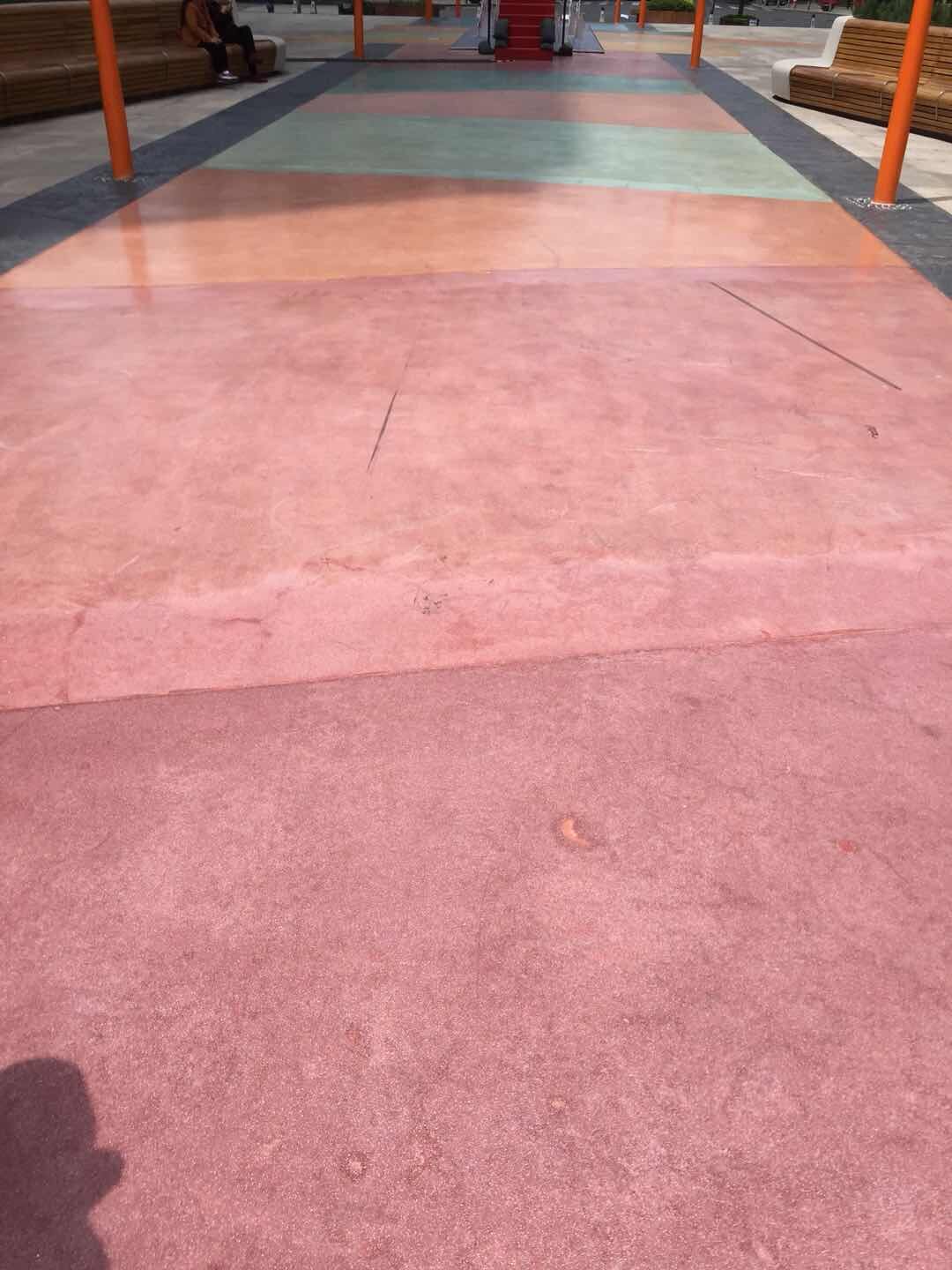

影响混凝土开裂的因素主要有混凝土的收缩、温度应力、配筋、混凝土材料配合比、养护条件和施工质量6点：
1.混凝土收缩：混凝土收缩会产生微观裂缝，这些裂缝一旦发展，可能引起彩色透水混凝土开裂、变形甚损坏。
2.温度应力：混凝土内的水泥在水化反应中发散出大量热量，使混凝土升温，并与外部气温形成一定温差，从而产生温度应力，这直接影响到彩色透水混凝土的开裂及裂缝宽度。
3.配筋不足：配筋间距大、配筋率小的混凝土结构开裂多。
4.混凝土材料配合比：配合比设计不当直接影响到混凝土的抗拉强度，是造成混凝土开裂不可忽视的原因。
5.养护条件：养护条件对裂缝的出现有着关键的影响，在标准养护条件下，彩色透水混凝土硬化正常，不会开裂。
6.施工质量：浇筑施工中，振捣不均匀、漏振、过振等情况都会造成混凝土离析、密实度差，降低结构的整体强度。

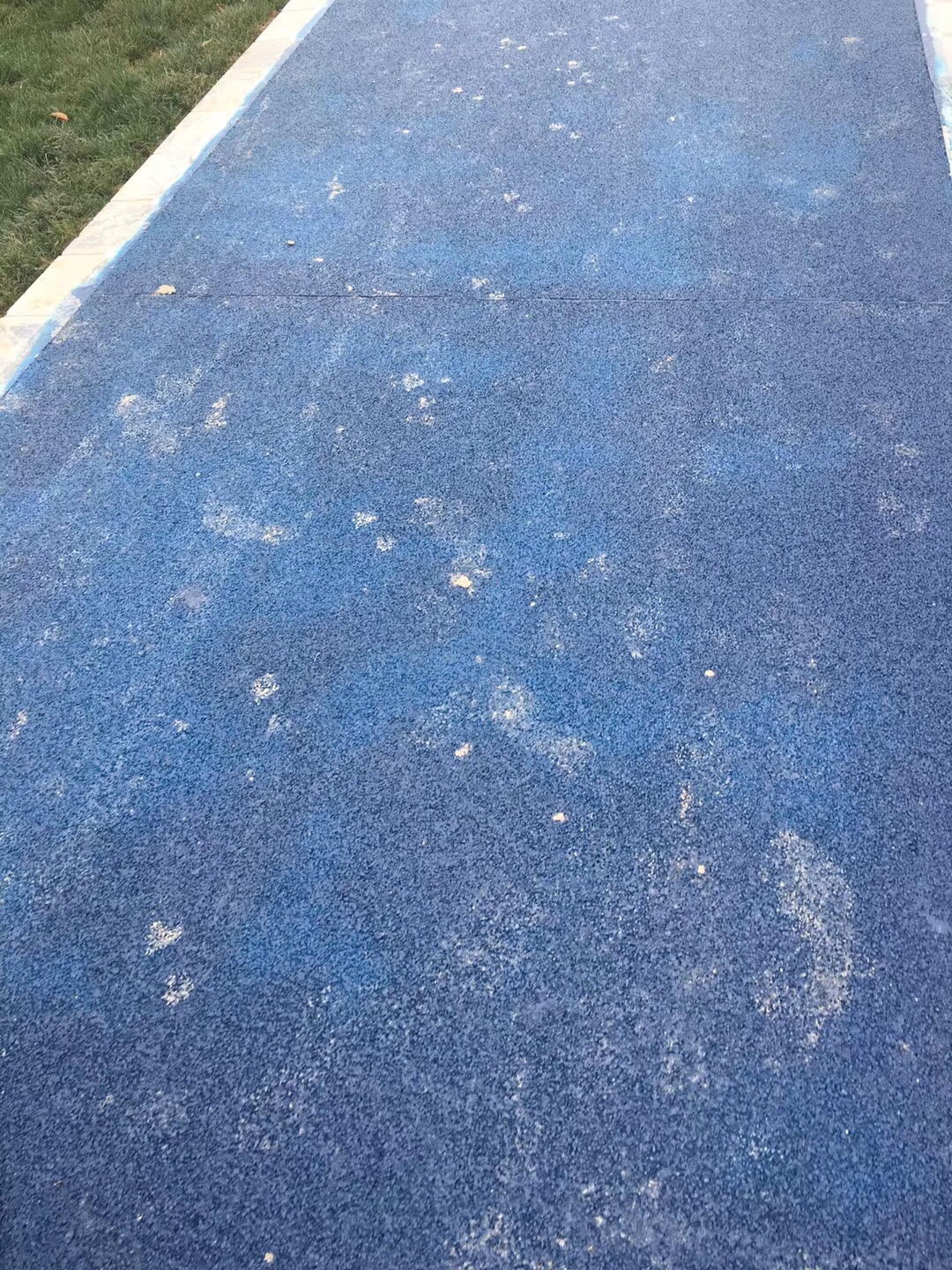

  泛碱是混凝土中的可溶性碱随着水分迁移到混凝土表面，在水分蒸发后留下“白霜”或白色绒毛状的物质。一般情况下，背光面和背风面出现泛碱的可能性要比迎风面和朝阳面小得多或者根本就不出现泛碱。这是因为朝阳面和迎风面有利于水份的蒸发，混凝土干燥过程中，内部的多余水份向混凝土表面移动时，必然先大量地向热量大、蒸发快的表面移动，因而被带到这些表面的氢氧化钙就比其它表面上的氢氧化钙多，泛碱也就比其它表面严重

引起泛减的主要原因：

    1．天然石材结晶相对较粗，存在许多肉眼看不到的毛细管，花岗岩细孔率为0.5～1.5%，大理石细孔率为0.5～2.0%，其抗渗性能不如普通水泥砂浆，花岗岩的吸水率0.2～1.7%是较低的，水仍可由通过石材中的毛细管浸入面传到另外一面。天然石材的这种特性及毛细孔的存在，为粘接材料中的水、碱、盐等物质的渗入和析出并形成泛碱提供了通道。

    2．粘结材料产生含碱、盐等成分物质。主要为镶贴砂浆析出Ca（OH）2（氢氧化钙）并跟随多余的拌合水，沿石材的毛细孔游离入侵板块，拌合水越多，移动到砂浆表面的Ca（OH）2就越多，水分蒸发后，Ca（OH）2就存积在板块里。

其他，如在水泥中添加了含有钠Na+的外加剂，粘土砖土壤含有的Na+、Mg2+、K+、Ca2+、C1-、So42-、C032-等，遇水溶解，会渗透到石材毛细孔里，形成“白华”等现象。

粘结材料产生的含碱、盐等成分物质是渗入石材毛细孔产生泛碱的直接物质来源。

    3．水的渗入。由于外墙接缝用水泥细砂砂浆勾缝，令防水效果差；地面水（或潮湿）沿墙体或砂浆层侵入石材板；安装时对石材洒水过多等原因，使水入侵石材板，并溶入Ca（OH）2和其他盐类物质进入石材毛细管形成泛碱。可见，水是泛碱物质的溶剂和载体。

    在地坪制品中，颜料只起到改变混凝土色彩的作用，只要加入量适当，不影响混凝土强度，颜料对混凝土的质量不会产生任何影响。而地坪制品表观常见的问题，都有其产生的原因。

    褪色的原因

    1、选材不当造成褪色
    大多数有机颜料的耐光、耐候性能都不太好，如不经过特殊处理，一般不能直接应用于混凝土制品，容易发生褪色现象。因此，应尽量选择无机颜料：如氧化铁颜料(红、黄、棕、黑、橙色) 、氧化铬绿、钴蓝、钛白、以及经过特殊工艺处理的复合颜料。

    2、物理变化
    水泥中有许多可溶性的盐和碱，如：K2SO4、Na2CO3、Na2SO4和微溶Ca(OH)2等。水分沿压模地坪（www.emeitt.com）制品的孔隙蒸发，将可溶性盐和碱带出来，在表面形成白色物质。使原有亮丽的色彩变得暗淡。

    3、 化学变化风化

    水泥在硬化过程中，生成氢氧化钙，氢氧化钙与空气中的二氧化碳反应，生成不溶于水的碳酸钙，这一过程需要一定的时间。表层氢氧化钙与二氧化碳反应，使表面形成一层灰膜，即碳酸钙，它继续与空气中的二氧化碳和水反应，生成溶于水的碳酸氢钙，被雨水冲刷掉后，灰膜消失，颜色退化，光亮度减弱。

  脱层是指一层薄层材料（一般在2~4mm）从地坪表面脱落的过程。这主要是由在收光过程中混凝土表层下方滞留的空气和/或泌水所造成的。普遍认为泌水与混凝土中的空气之间存在着很强的关联，因为空气是通过细微的泌水通道向外散逸。如果封闭地坪表面阻止泌水溢出，空气就会集聚，从而形成薄弱面并可能引发脱层。

    引发脱层现象产生的因素包括

  1. 表面凝结差异当地坪表面受到风或高温作用而加速干燥时，

  2. 地坪表面被过早地封闭，从而大幅增加脱层的可能性。

  俗话说无透水不海绵，海绵城市的项目中的铺装材质大量使用了彩色透水混凝土。很多施工单位在透水混凝土施工过程中，遇到了透水混凝土面层结浆问题，形成的原因及预防方式由上海拜石为您解答：

  导致透水混凝土面层结浆的原因主要有：

1、骨料（石子）石粉含量超标

2、搅拌不均匀

3、水泥掺量偏大

4、水灰比失调

  透水混凝土面层结浆的预防措施主要有：

1、不采购、采用含石粉量超标（骨料）石子

2、砼搅拌时间保持4分钟以上

3、严格执行配合比，投料量准确

4、严格控制水灰比、控制用水量。

 翘曲是由混凝土不均匀干缩造成的，暴露在外的地坪表层混凝土干燥与收缩速度要快于底部混凝土，进而导致地坪向上翘曲。翘曲可能在施工完成后约2年内的任意时间段发生，无法完全避免也无法预测。翘曲可能发生在地坪缝处和地坪板边缘处，并且可能会导致开裂。有时地坪翘曲的程度甚会影响到叉车的使用。必要时，未达到规定表面规整度要求的部位可通过研磨方式进行修正。作为维

修保养制度的一部分，应对这种活动予以监测，并按需进行处理。板下灌浆可以对地坪的支承作用，但仍应跨地坪缝的荷载传递功能。

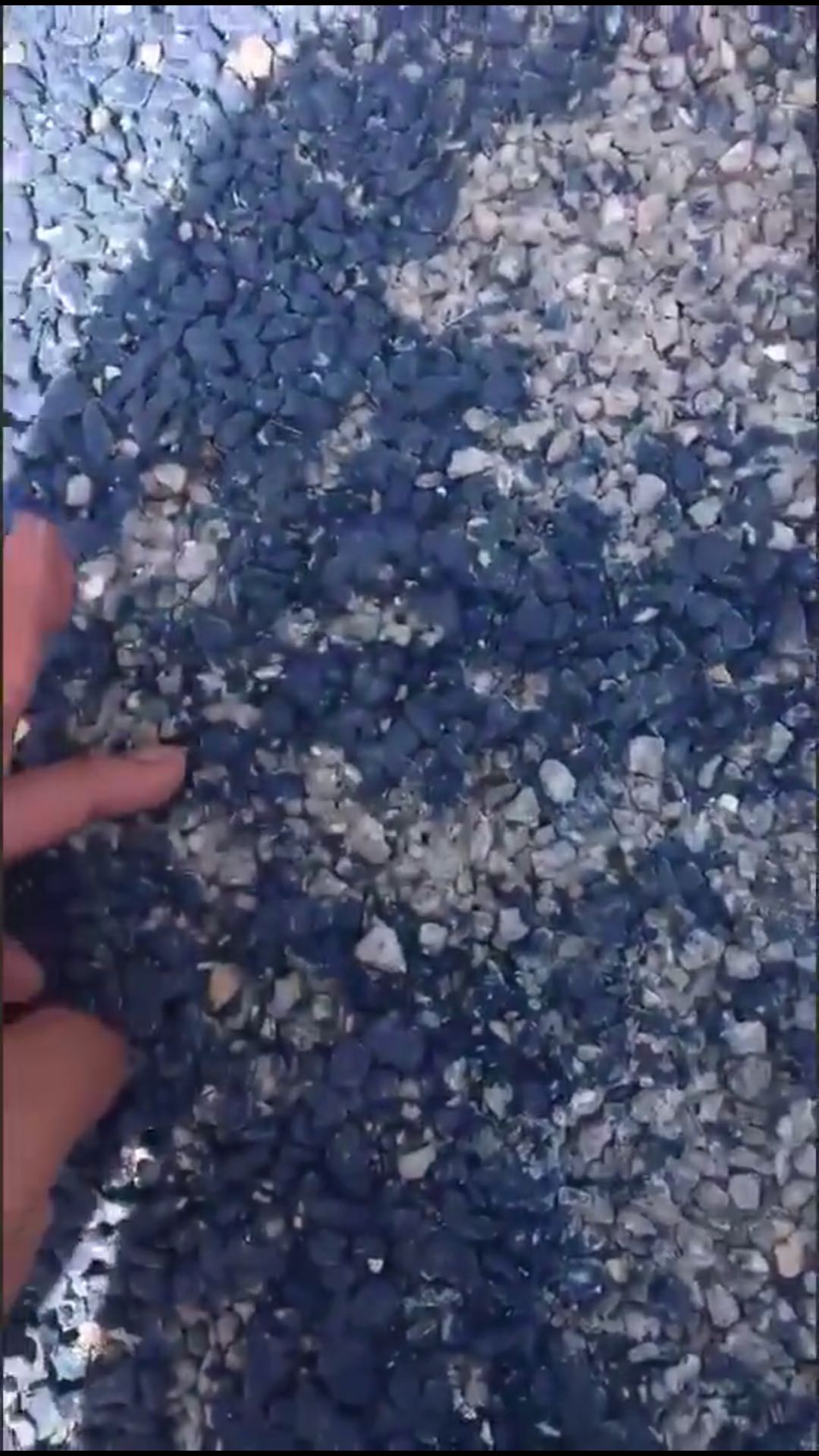

引起透水混凝土外表局部损坏的原因有：

1、没有掩盖保护薄膜

2、浇水过度，石子外表浆体逾越20㎝以上

3、混凝土强度不行

4、周边洗刷时受腐蚀浆体腐蚀

防止出现透水混凝土局部损坏的办法：

1、成型后要及时掩盖薄膜维护，薄膜搭接宽度与周边掩盖宽度

2、选用喷雾器外表浇水，防止用水管直接喷洒

3、满足混凝土规定强度

4、薄膜掩盖维护达到7天以上

大多数消费者在选购产品时关心的莫非质量和价格，那么在透水混凝土行业里，施工价格受哪些因素影响呢？接下来由拜石给大家一一介绍一下！

1.材料：

  产地较远和稀少的材料比本地生产或常见的材料要昂贵些；进口的材料一定程度上来说会优于国产的材料；口碑好的品牌也要比无名小厂的材料贵些。

原因：具有品牌效益的材料一般都会经过长期试验验证，具有正规的检测报告，质量优异，且性能稳定，引用的原料也相对昂贵，因而价格略高。
2.施工配比：

  施工材料配比是厂家经过多次试验和经验得出的品牌秘方，而许多厂家“照葫芦画瓢”，做出的工艺效果也有天壤之别，即便有些施工当时看不出来，但短期内便可窥见。
3.施工技术：

  在材料相同的情况下，工程的质量取决于工程队伍的技术、经验、现场施工管理。有技术含量、经验丰富的正规施工队伍要价自然比一般临时施工队伍高些。
4.施工管理：

  施工过程本身是一个复杂的过程，各工种的交叉作业、工序的先后顺序对施工质量都是关重要的，公司管理所产生的费用自然也就反映在工程价格里，所以，施工管理也影响价格。

5.公司的规模：

 的工程施工公司有都具有较高的资质和规模，为客户提供完善的售前、售中、售后服务，解决客户所遇到的问题，保证客户的工程效果。因此规模较大的公司报价会高于“光杆司令”和无名公司。

综上5点，请客户在选择施工公司时能够谨慎冷静，综合考虑所选公司的情况，以防影响工程质量。

1. 丰富行业经验

   十年专注，累积施工面积超过1000万平方，合作客户超过2000家，成功铺装上海F1赛道、世博会、园博园、G20等市 工程。


2. 美国施工技术

   配备整套地坪施工设备，引进美国施工技术，团队定期培训持证上岗。

3. 产品性能

   业内率先引进美国装饰混凝土核心配方，采用凝胶、引气、纤维、碱水等高分子聚合物、有效优化透水混凝土的性能。

4. 充足产能保证

   拥有原材料生产设备、年产超过百万平方；确保工程供货充足。


5. 严苛测试系统

   从原料生产到工程铺装，测试每个环节、检测数据超过国家标准，有效保证工程质量。

6. 灵活合作共赢

   材料销售提供免费技术指导、造型模具。包工包料提供免费现场打样，2年质保，无忧服务。



   拜石寄语

拜石不能给您低的价格,
我们只能给您高品质的透水混凝土；
我们宁可为价格解释一阵子，
也不愿为产品质量差而道歉一辈子！
如果单纯为了追求利润，
完全可以通过降低成本达到快销的目的，
但上海拜石认为只有的品质，
才是我值得骄傲的！.
为了质量追求，
我们不会因短期的利益出卖公司的未来和顾客的信任，
我们努力坚持，
只为得到越来越多顾客的认可和追随，
这正是上海拜石继续前进的大动力，

上海拜石致力于成为国内好的透水混凝土品牌。
