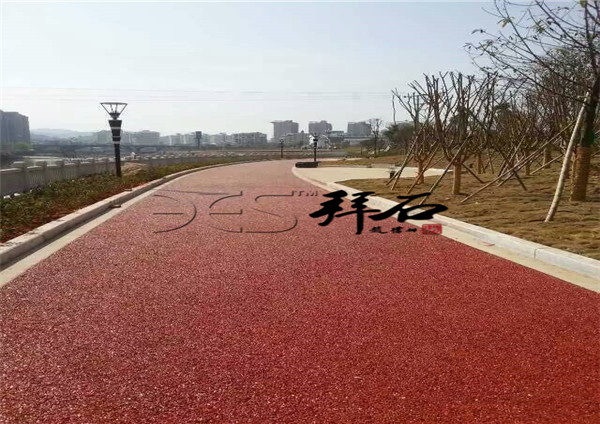

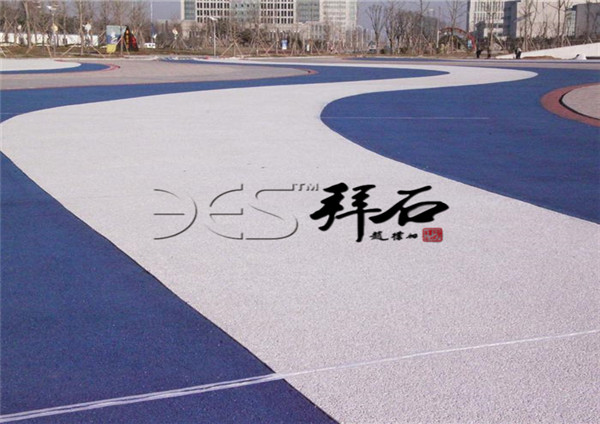

透水地坪主要由:凝胶增强剂、乳化反响剂、着色剂、密封保护剂、少数高标水泥、骨料组成,构成蜂窝状共同结构,使雨水敏捷经过相关链空地进入地下,还原地下水源,改进城区植物生存条件,具有杰出的环境效益。拜石透水混凝土具有彩色配比计划,经过设计师的表现手法来衬托和美化环境,增加园林的景象。
透水地坪的配制和施工
配料
水泥宜使用较高标号的水泥,石子一般采用粒径为5~10mm单一粒级,透水砼增强剂一般掺量为水泥重量的3-8%,集灰比为5.0,水灰比为0.28-0.35.
搅拌
应根据透水性水泥混凝土拌和物的粘聚性、均质性及强度等因素试拌确定佳拌和时间,拌和时间不应小于60s。液态透水混凝土专用黏结剂应与水泥相同的输送和计量方式加入。集料堆场应全部覆盖防雨,堆底严防浸水。在装载机料斗和料仓内的集料不应有明显的含水率差别。拌和前,应检测集料的含水率,根据集料含水率变化,快速反馈并严格控制加水量和集料用量。
摊铺
混凝土拌合物摊铺前,应对花岗岩分割线的位置及撑稳固情况进行检测,破损基层。并洒水2、用厚度标尺板检测板厚,与设计值相符方可开始摊铺。专人指挥自卸车,尽量准确卸料。人工布料应采用铁锹反扣,严禁抛掷和搂耙。拌合物松铺系数K宜控制在1.05~1.20之间,料偏干,取较高值,反之取较低值。严禁在气温低于5℃及雨天施工。
透水地坪材料的密度自身较低(15-25%的空地)降低了热储存的才能,共同的孔隙结构使得较低的地下温度传入地上然后降低整个铺装地上的温度,这些特色使透水铺装体系在吸热和储热功用方面接近于天然植被所覆盖的地上。
