彩色艺术地坪具有和普通混凝土所不同的特性：容量小、水的毛细现象不显著、透水性大，水泥用量小、施工简单等，因此这种新型的建筑材料的优势性不时为人所知，并在道路范畴逐渐得到应用。它能够增加渗入地表的雨水，缓解城市的公开水位急剧降落等等的一些城市环境问题。

  彩色艺术地坪的配制和施工

配料

水泥宜使用较高标号的水泥，石子一般采用粒径为5~10mm单一粒级，透水砼增强剂一般掺量为水泥重量的3-8%，集灰比为5.0，水灰比为0.28-0.35.

搅拌

应根据透水性水泥混凝土拌和物的粘聚性、均质性及强度等因素试拌确定**拌和时间，拌和时间不应小于60s。液态透水混凝土专用黏结剂应与水泥相同的输送和计量方式加入。集料堆场应全部覆盖防雨，堆底严防浸水。在装载机料斗和料仓内的集料不应有明显的含水率差别。拌和前，应检测集料的含水率，根据集料含水率变化，快速反馈并严格控制加水量和集料用量。

摊铺

混凝土拌合物摊铺前，应对花岗岩分割线的位置及撑稳固情况进行全面检测，修复破损基层。并洒水2、用厚度标尺板全面检测板厚，与设计值相符方可开始摊铺。专人指挥自卸车，尽量准确卸料。人工布料应采用铁锹反扣，严禁抛掷和搂耙。拌合物松铺系数K宜控制在1.05~1.20之间，料偏干，取较高值，反之取较低值。严禁在气温低于5℃及雨天施工。

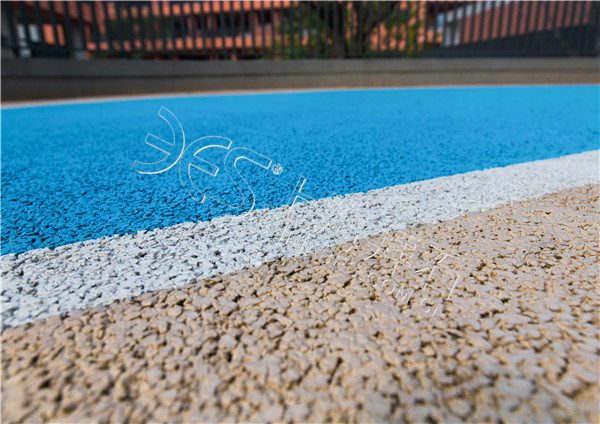

  彩色艺术地坪是由骨料、高标号水泥、掺合料，水性树脂、彩色强化剂、稳定剂及水等拌制而成的一种多孔轻质混凝土，由粗骨料表面包覆一薄层浆料相互粘结而成孔穴均匀分部的蜂窝状结构，故具有透气、透水和重量轻的特点，作为环境负荷减少型混凝土，透水地坪的研究开发越来越受重视。
